防静电地坪涂层结构设计

防静电地坪涂层结构导电底涂层、防静电接地系统网、导电中涂层和防静电面层组成，如图1所示:

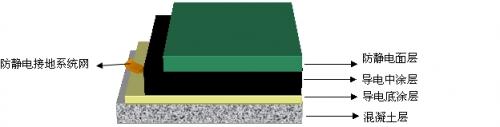

                                        图1 防静电地坪涂层结构立体视图

导电底涂层一般采用渗透力强、附着力好的环氧类或聚氨酯类防静电地坪涂料做封闭底漆，具有补强基础，稳固基面残留的尘粒，对基面的潮气和碱起一定的封闭作用。

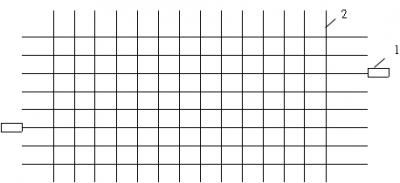

                          1 室内接地端子       2 导电地网（铜箔带或导电金属丝）

                                           图2 接地铜网示意图

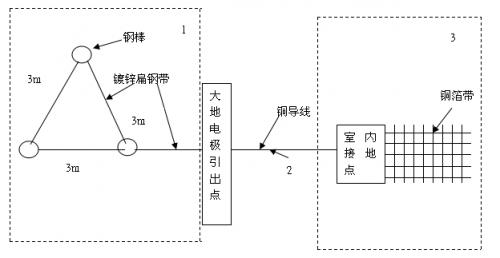

                             1 接地体       2 接地干线       3接地铜网

                                      图3 防静电地坪接地系统网示意图

    防静电接地系统网由接地铜网（固定在油漆内的网状导电体，见图2）、接地干线（铜网与接地体之间的连接线）和接地体（大地电极）组成，见图3。设计要符合ANSI ESD S20.20-2006“保护电气和电子器件、组件及设备，静电放电控制大纲”规定接地电阻小于1欧姆，其大地电极体可以是环形接地体、水平辐射接地体、垂直棒（管）组接地体和金属板接地体的任一种。这一部分能保证地坪的静电泄露具有良好的永久性通道，保证整个防静电地坪系统对防止静电积累起到关键的作用。

    导电中涂层由导电底漆和石英砂或腻子组成，其作用是与底漆一道把防静电接地系统网很好的固定在基面上，并为防静电面漆和接地系统网之间提供良好的静电泄露的通道。中涂层的成膜物质一般为聚氨酯树脂、环氧树脂和丙烯酸树脂，添加的导电物质一般为导电炭黑或导电石墨粉。导电中涂层可以是刮涂型施工，一般施工两道，每道约0.2 毫米，也可以是厚涂型施工，一般施工一道，厚度约为0.5～1 毫米，也可根据设计厚度，分为多道涂装至要求厚度。

    防静电面漆层一般采用聚氨酯类、环氧类或丙烯酸类防静电地坪涂料进行涂装，添加的导电物质一般为浅色系的导电无机填料或导电纤维类物质，能赋予面层合格的表面电阻值，提供涂层整体的抗划伤、耐磨损、防尘、抗化学腐蚀等性能。面层可以是0.2～0.3毫米的薄型面层，也可以是1毫米以上的厚涂型面层。
